产品概述

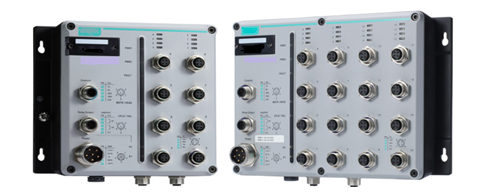

EN-BYIES3110M/BYIES3118M 系列M12 网管型以太网交换机是专为工业级应用所设计，符合铁路列车、车辆和轨道交通应用等。采用M12 及其他圆形接头，实现紧密、坚固的连接，确保稳定的运行。具备-40~ 75 °C 工作温度的宽温机型可供选用。符合EN50155/50121-3- 2/50121-4 （轨道交通应用），NEMA TS2 （交通控制系统）与 e-Mark （车辆）的要求，广泛适用于多种工业应用。提供宽范围电源输入，支持隔离式冗余双电源输入还可增加网络通信系统的稳定性，并节省布线成本。提供多达8 个或16 个快速以太网M12 端口，底侧并配备2 个带旁路中继功能的千兆以太网口。



规格

技术参数

标准：

IEEE 802.3 适用于10BaseT

IEEE 802.3u 适用于100BaseT(X)

IEEE 802.3ab 适用于1000BaseT(X)

IEEE 802.3x 适用于流控

IEEE 802.1D-2004 适用于Spanning Tree Protocol

IEEE 802.1w 适用于Rapid STP

IEEE 802.1Q 适用于VLAN Tagging

IEEE 802.1p 适用于Class of Service

IEEE 802.1X 适用于Authentication

IEEE 802.3ad 适用于Port Trunk with LACP

协议：

IGMPv1/v2 ，GMRP ，GVRP ，SNMPv1/v2c ，DHCP Server/Client ，TFTP ，SNTP ， RARP ，RMON ，HTTP ，HTTPS ，Telnet ，SSH ，Syslog ，LLDP ， NTP Server/Client ，BY-Ring

MIB ：

MIB-II ，Ethernet-like MIB ，P-BRIDGE MIB ，Q-BRIDGE MIB ，Bridge MIB ，RSTP MIB ，RMON MIB Group 1 ，2 ，3 ，9

流控：IEEE 802.3x 流控、背压式流控

三层交换机：（BYIES3118M ）

静态路由，RIP V1/V2, OSPF 等



交换属性

优先级队列：4

VLAN 最大可用数量：4096

VLAN ID 范围：VID 1 ~ 4094

IGMP 组：256



接口

快速以太网：前侧出线，M12 接头，10/100BaseT(X) 自侦测，全/ 半双工模式，MDI/MDIX 自适应

千兆以太网：下侧出线，M12 接头，10/100/1000BaseT （X ）自动协商速度，全/ 双工模式，MDI/MDIX 自适应，支持或不支持旁路中继功能

控制台端口：M12 A-coding ，5 针式接头

系统LED 指示灯：PWR1 ，PWR2 ，FAULT ，MSTR/HEAD ，CPLR/TAIL

端口LED 指示灯：10/100M ( 快速以太网口) ，10/100/1000M( 千兆以太网口)

报警输出：2 个M12 A-coding 5 针式接头两路继电器输出报警，电流负载能力3 A @ 30 VDC 或3 A @ 240 VAC

旋转开关：设置IP 地址的最后3 位数字



电源需求

输入电压：

• LV1 ：12/24 VDC (9 ~ 36 VDC)

• LV2 ：48 VDC (36 ~ 72 VDC)

• MV ：72/96/110 VDC (50.4 ~ 154 VDC)

• HV ：110/220 VDC/VAC (88 ~ 300 VDC ，85 ~ 264 VAC)

输入电流：

•EN-BYIES3110M-2GTX 系列

0.416 A @ 24 VDC ，0.187 A @ 72 VDC ，0.129 A @ 110 VDC ，0.316 A @ 110 VAC ，0.208 A @ 220 VAC

• EN-BYIES3110M-2GTXBP 系列

0.52 A @ 24 VDC ，0.218 A @ 72 VDC ，0.150 A @ 11 VDC ，0.369 A @ 110 VAC ，0.243 A @ 220 VAC •

过流保护：提供

连接方式：M23 连接器

反接保护：提供



机械特性

外壳：IP54 防护等级，金属外壳

尺寸：

EN-BYIES3110M 系列：185 x 180.9 x 76.0 mm （7.28 x 7.12 x 2.99 in ）

EN-BYIES3118M 系列：

重量：

EN-BYIES3110M 系列：1700 g

EN-BYIES3118M 系列：

安装方式：面板、导轨安装（可选附件）



工作环境

工作温度：

标准型号：-25 ~ 60 °C (32 ~ 140 °F)

宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)

储存温度：-40 ~ 85 °C (-40 ~ 185 °F)

相对湿度：5 ~ 95% RH ( 无凝露)

海拔高度：2000 米



安规认证                                                                          安全：UL 508 ( 认证中)

EMI ：FCC Part 15 Subpart B Class A ，EN 55022 Class A

EMS ：

EN 61000-4-2 (ESD) Level 3,

EN 61000-4-3 (RS) exceeds Level 3,

EN 61000-4-4 (EFT) Level 3,

EN 61000-4-5 (Surge) Level 3,

EN 61000-4-6 (CS) Level 3,

EN 61000-4-8,

EN 61000-4-11

轨道交通：( 面板安装)

EN 50155 ，EN 50121-4

抗冲击：IEC 61373

自由降落：IEC 60068-2-32

震动测试：IEC 61373



保修

保修期：5 年
