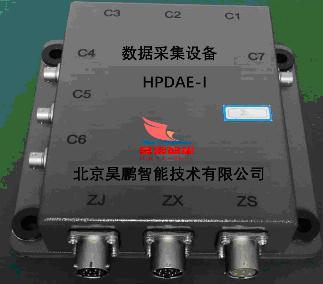

数据采集设备 HPDAE-I

  设备功能

将转速、振动、电流、电压、位移、速度、倾角等模拟传感器产生的信号，通过采样转换为数字信号。该模块支持与数据采集设备 HPDAE-I 型混合组网，支持星形、菊花链性、树形连接。

   技术指标

ü         供电方式： PoE 供电

ü         设备通道数： 8 通道

ü         信号采样率： 200KHz/ 通道

ü         信号量化位： 16bit/ 样点

ü         调理电路信号频响范围： 1Hz-40000Hz 可调

ü         振动信号量程： 50 、 100 、 250 可选

ü         温度信号量程： -30 ～ +200 ℃

ü         输入方式：模拟电压输出

ü         对地绝缘电阻大于 1000M Ω

ü         工作环境温度范围： -25 ～ +75 ℃

ü         工作环境湿度： ≤95%RH （ 40 ℃ 时）

ü         IP 防护： IP67

ü         抗震等级： GB/T 21563-2008 3 类车轴安装

ü         物料形态：传感器、数据采集设备外形尺寸为： 31mm ×35mm×50mm ，重量不大于 190g



  接口规格

1)         接口信号定义

ü    标准以太网接口

ü    PoE 方式供电

2)         安装接口

ü    最小安装平面 32mm ×32mm ，安装面平面度 ≤0.3mm

ü    采用螺栓安装，螺栓规格 M8×40mm ，强度等级 8.8 ，紧固扭矩 25N.M 。

3)         输出接口为直接引线输出，接口线缆规格如下：

ü    输出电缆采用 cat5 的低烟无卤屏蔽网线

ü    输出电缆外径 7mm ，最小转弯半径 42mm

ü    输出电缆采用波纹软管进行防护；
